Manufacturing & inspection

생산 및 검사

Production Facilities

생산 시설

At a Glance
한눈에 보기

Production Capacity

생산 능력

800 Ton / month Tube & pipe — 9,600 ton/year 튜브 & 파이프 — 연 9,600톤
510,300 m / month Low Fin 로우 핀
347,200 m / month L / G / KL / LL Fin L / G / KL / LL 핀
4,700 EA / month Extruded Fin 압출 핀
7,500 EA / month Middle Fin 미들 핀
7,500 EA / month High Fin 하이 핀

Tube & Pipe Line

튜브 & 파이프 라인

Stainless · Carbon & carbon alloy — 2 shifts 스테인리스 · 탄소강 및 합금강 — 2교대
Production Facility생산 설비 Qty대수
Pickling Line산세 라인1
Pointing Machine포인팅 머신4
Cold Drawing Machine (3 pcs/charge)냉간 인발기 (3 pcs/charge)5
Heat Treatment Machine (Bright Annealing)열처리기 (광휘소둔)2
Straightening Machine교정기4
Eddy Current Test (ECT)와전류 시험기 (ECT)1
Hydrostatic & Air Under Water Vacuum Test (HYD)수압 및 수중 진공 시험기 (HYD)2
Cutting Machine (Band Saw)절단기 (밴드쏘)3

Fin Line

핀 라인

Copper · Carbon · Stainless · Duplex — 2 shifts 구리 · 탄소강 · 스테인리스 · 듀플렉스 — 2교대
Fin Type핀 종류 Qty대수 Capacity생산량
Low Fin로우 핀5510,300 m/month
L / G / KL / LL FinL / G / KL / LL 핀8347,200 m/month
Extruded Fin압출 핀14,700 EA/month
Middle Fin미들 핀17,500 EA/month
High Fin하이 핀17,500 EA/month
Production
생산

Manufacturing Facilities

생산 시설

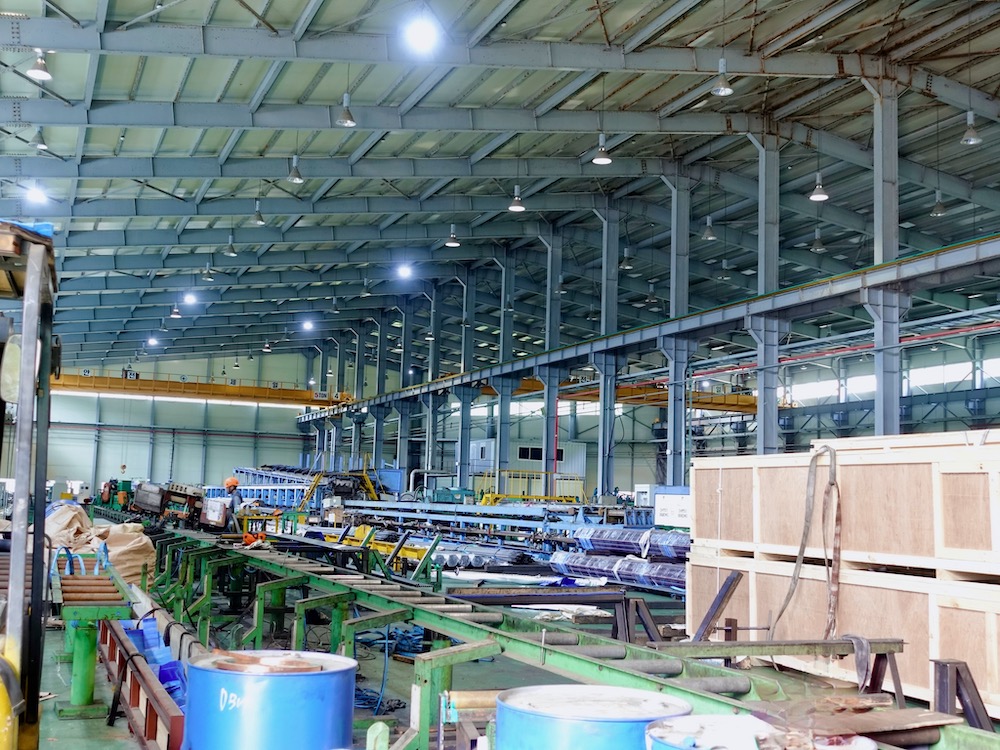

Factory 1 - SMLS Tube Production Factory 1 SMLS Tube Production

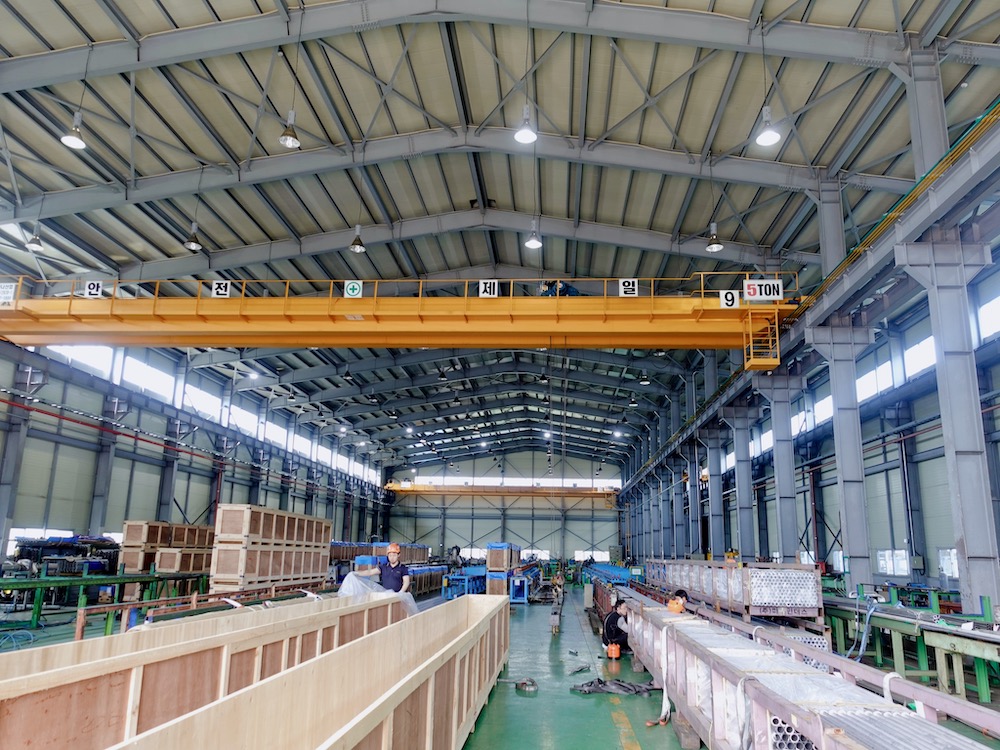

Factory 2 - Fin Tube Production Factory 2 Fin Tube Production
Pickling line at the RMK Miryang factory

Pickling Line

산세 라인

  • Quantity: 1 line수량: 1라인
  • Pickling tank ×3 — 20,000L x 800W x 1,000H산세 탱크 ×3 — 20,000L x 800W x 1,000H
  • Rinsing tank ×2 — 20,000L x 800W x 1,000L린싱 탱크 ×2 — 20,000L x 800W x 1,000L
  • Lubricant tank ×1 — 20,000L x 800W x 1,000L윤활유 탱크 ×1 — 20,000L x 800W x 1,000L
Tube pointing machine

Pointing Machine

포인팅 머신

  • Quantity: 4 units수량: 4대
  • M/C #1 Square — 100hp, tube 19.05 ~ 160mmM/C #1 스퀘어 — 100hp, 튜브 19.05 ~ 160mm
  • M/C #2 Press — 15hp, tube 25.4 ~ 80mmM/C #2 프레스 — 15hp, 튜브 25.4 ~ 80mm
  • M/C #3 Hexagon — 30hp, tube 25.4 ~ 50mmM/C #3 헥사곤 — 30hp, 튜브 25.4 ~ 50mm
  • M/C #4 Roller — 22hp, tube 25.4 ~ 50mmM/C #4 롤러 — 22hp, 튜브 25.4 ~ 50mm
Cold drawing machine

Cold Drawing Machine

냉간 인발기

  • Standard: up to OD 85mm, 3 Line, Length 32m규격: 최대 OD 85mm, 3라인, 길이 32m
  • Drawing capacity: 20 – 40 ton, 17 – 44 m/min인발 능력: 20 – 40톤, 17 – 44 m/min
  • Power: DC 150KW / Quantity: 5동력: DC 150KW / 수량: 5대

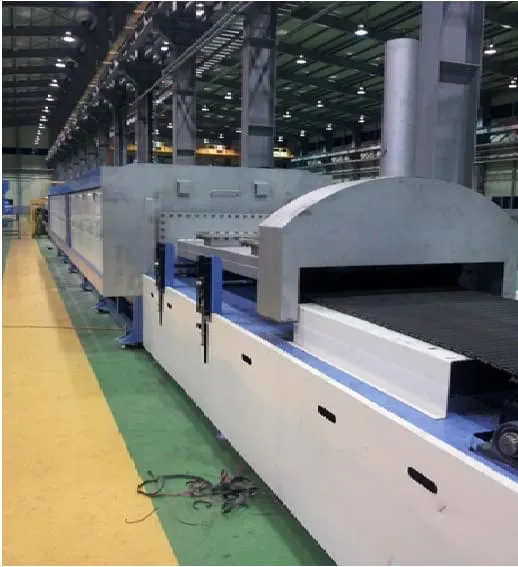

Heat treatment machine

Heat Treatment Machine

열처리기

  • Quantity: 2 units수량: 2대
  • M/C #1 — max 1,100°C, 2 ton/hr, 1200KWM/C #1 — 최대 1,100°C, 2톤/시간, 1200KW
  • M/C #2 — max 950°C, 950 kg/hr, 300KWM/C #2 — 최대 950°C, 950kg/시간, 300KW
  • Length 32m길이 32m
Straightening machine

Straightening Machine

교정기

  • Quantity: 4 units수량: 4대
  • M/C #1 — tube 40 ~ 76.3mm, wall 1.0 ~ 4.0tM/C #1 — 튜브 40 ~ 76.3mm, 두께 1.0 ~ 4.0t
  • M/C #2 — tube 25.4 ~ 35mmM/C #2 — 튜브 25.4 ~ 35mm
  • M/C #3 — tube 6 ~ 30mmM/C #3 — 튜브 6 ~ 30mm
  • M/C #4 — tube 6 ~ 35mmM/C #4 — 튜브 6 ~ 35mm
  • Straightening speed: max 49.5 m/min교정 속도: 최대 49.5 m/min

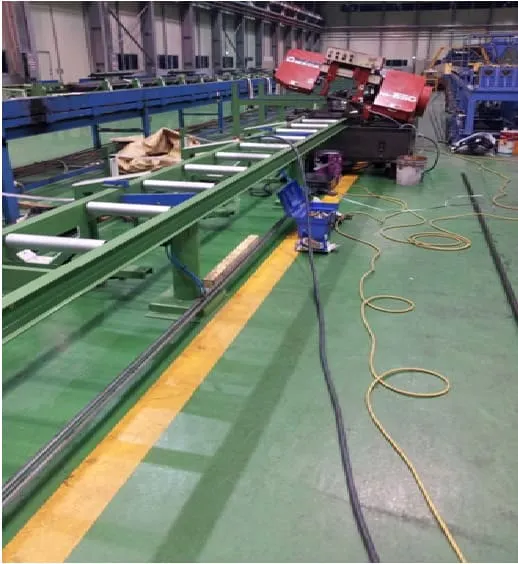

Cutting machine

Cutting Machine (Band Saw)

절단기 (밴드쏘)

  • Standard: OD 85mm규격: OD 85mm
  • Power: 22KW / Quantity: 3동력: 22KW / 수량: 3대

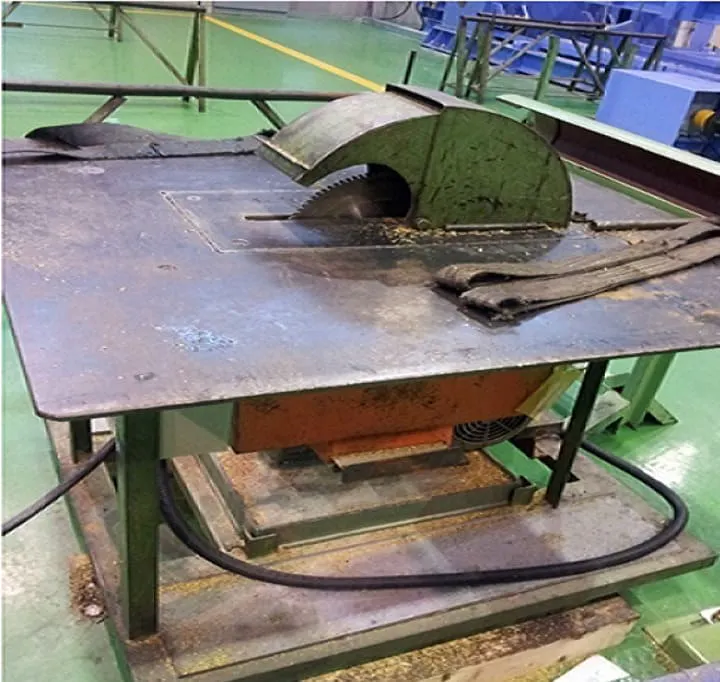

Pipe cutter

Pipe Cutter

파이프 커터

  • Standard: 37KW - 5.8M3/Min규격: 37KW - 5.8M3/Min
  • Power: 3.7KW / Quantity: 1동력: 3.7KW / 수량: 1대
Brushing machine for surface finishing

Brushing Machine

브러싱 머신

  • Surface finishing after cutting절단 후 표면 마감
  • Motor 3hp모터 3hp
  • Quantity: 1수량: 1대
Automatic packing line

Automatic Packing Machine

자동 포장기

  • Continuous-line packing station연속 라인 포장 설비
  • Motor 2hp – 22hp모터 2hp – 22hp
  • Quantity: 1수량: 1대
High and middle fin forming machine

High & Middle Fin Machine

하이 · 미들 핀 머신

  • Quantity: High Fin ×1, Middle Fin ×1 (Equipment ×2, Table ×2)수량: 하이 핀 ×1, 미들 핀 ×1 (설비 ×2, 테이블 ×2)
  • Tube size 25.4 ~ 85mm튜브 사이즈 25.4 ~ 85mm
  • Production speed 0 ~ 800 rpm생산 속도 0 ~ 800 rpm
  • DC Motor 150hp, hydraulic pump 20hpDC 모터 150hp, 유압 펌프 20hp
  • Capacity: High Fin 7,500 EA/month · Middle Fin 7,500 EA/month (120 EA/shift × 2 shifts × 31 days each)생산량: 하이 핀 7,500개/월 · 미들 핀 7,500개/월 (교대 120개 × 2교대 × 31일 기준)
Finning machine

Finning Machine (L / G / KL / LL Fin)

핀닝 머신 (L / G / KL / LL 핀)

  • Quantity: 8 units수량: 8대
  • L-Fin: OD 15.88 ~ 50.5mm, finning speed 120mL-Fin: OD 15.88 ~ 50.5mm, 핀 가공 속도 120m
  • G-Fin: OD 15.55 ~ 38.1mm, finning speed 100mG-Fin: OD 15.55 ~ 38.1mm, 핀 가공 속도 100m
  • 7 ~ 11 FPI, Motor 30hp, length up to 24m7 ~ 11 FPI, 모터 30hp, 길이 최대 24m
  • Basis: OD 19.05mm, length 10m — 65–70 EA/shift × 2 shifts × 8 units × 31 days = 34,800 EA (347,200 m) / month산출 기준: OD 19.05mm, 길이 10m — 교대 65~70개 × 2교대 × 8대 × 31일 = 34,800개 (347,200m) / 월
Low fin tube machine

Low Fin Tube Machine

로우 핀 튜브 머신

  • Standard: OD 38.1mm, fin high 14.8mm × length 24m규격: OD 38.1mm, 핀 높이 14.8mm × 길이 24m
  • Power: 55KW / Quantity: 5동력: 55KW / 수량: 5대
  • Basis: OD 19.05mm, length 9,144mm — 170–180 EA/shift × 2 shifts × 5 units × 31 days = 55,800 EA (510,300 m) / month산출 기준: OD 19.05mm, 길이 9,144mm — 교대 170~180개 × 2교대 × 5대 × 31일 = 55,800개 (510,300m) / 월

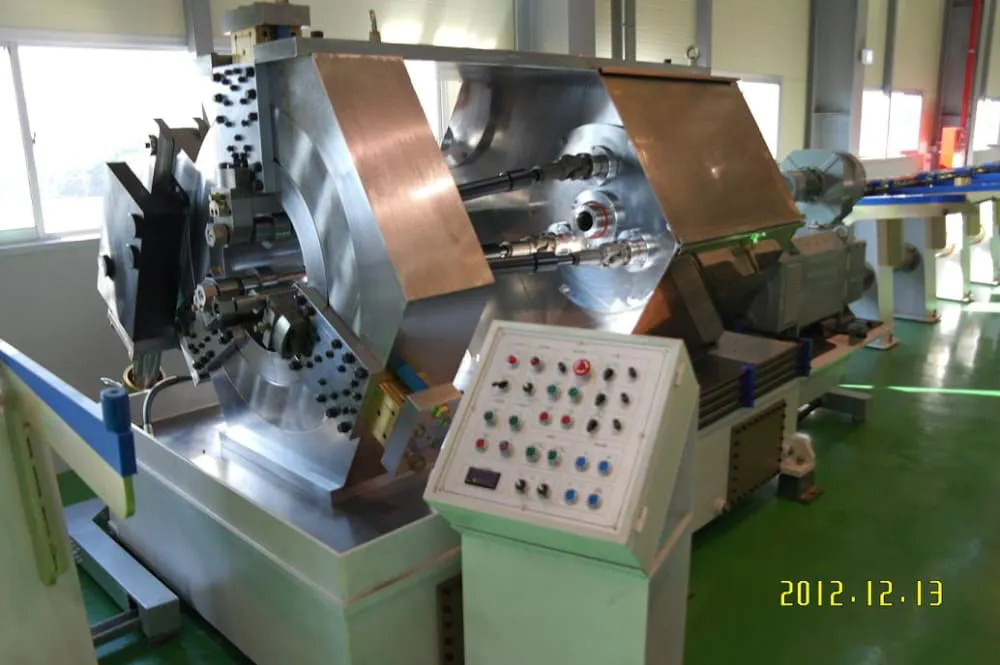

Extruded machine

Extruded Machine

압출 머신

  • Standard: Up to OD 85mm, Fin high 18mm, length 24m규격: 최대 OD 85mm, 핀 높이 18mm, 길이 24m
  • Power: DC 110KW / Quantity: 1동력: DC 110KW / 수량: 1대
  • Capacity: 75 EA/shift × 2 shifts × 1 unit × 31 days = 4,700 EA/month생산량: 교대 75개 × 2교대 × 1대 × 31일 = 4,700개/월

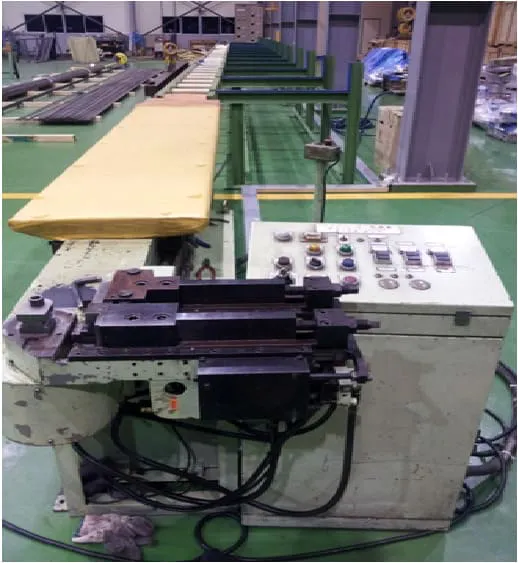

Bending machine

Bending Machine

벤딩기

  • Standard: Up to OD 30mm, tube 10 – 30mm규격: 최대 OD 30mm, 튜브 10 – 30mm
  • Power: 2.2KW / Quantity: 1동력: 2.2KW / 수량: 1대
Compressor unit

Compressor

컴프레서

  • Quantity: 2 units수량: 2대
  • M/C #1 Nitrogen — 50hp, cooling dryerM/C #1 질소 — 50hp, 냉각식 드라이어
  • M/C #2 Air Compressor — 100hp, 5.8 m³/minM/C #2 에어 컴프레서 — 100hp, 5.8 m³/min

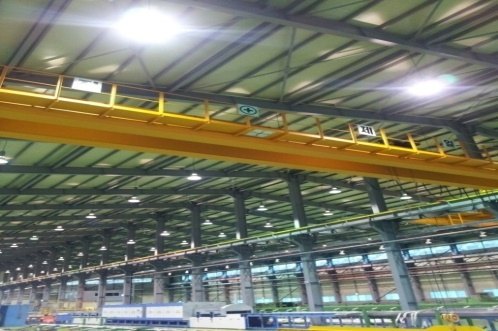

Overhead double-rail hoist

Overhead Hoist

천장 호이스트

  • Rated load: 5 ton (test load 110%)정격 하중: 5톤 (시험 하중 110%)
  • Double-rail type, span 20.84m / 7.56m더블레일 타입, 스팬 20.84m / 7.56m
  • Quantity: 11수량: 11대

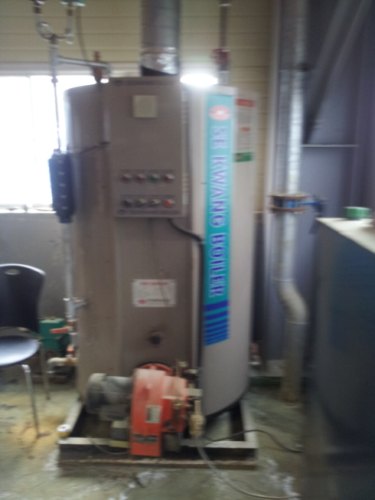

Steam boiler

Steam Boiler

스팀 보일러

  • Capacity: 500K / Oil tank: 400 L용량: 500K / 오일탱크: 400L
  • Quantity: 1수량: 1대

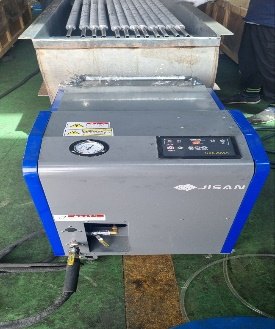

Steam cleaning unit

Steam Cleaning Unit

스팀 세척기

  • Max working pressure: 150 bar최대 작업 압력: 150 bar
  • Working temperature: 220°C작업 온도: 220°C
  • Quantity: 1수량: 1대
Quality Control
품질 관리

Testing Facilities

검사 시설

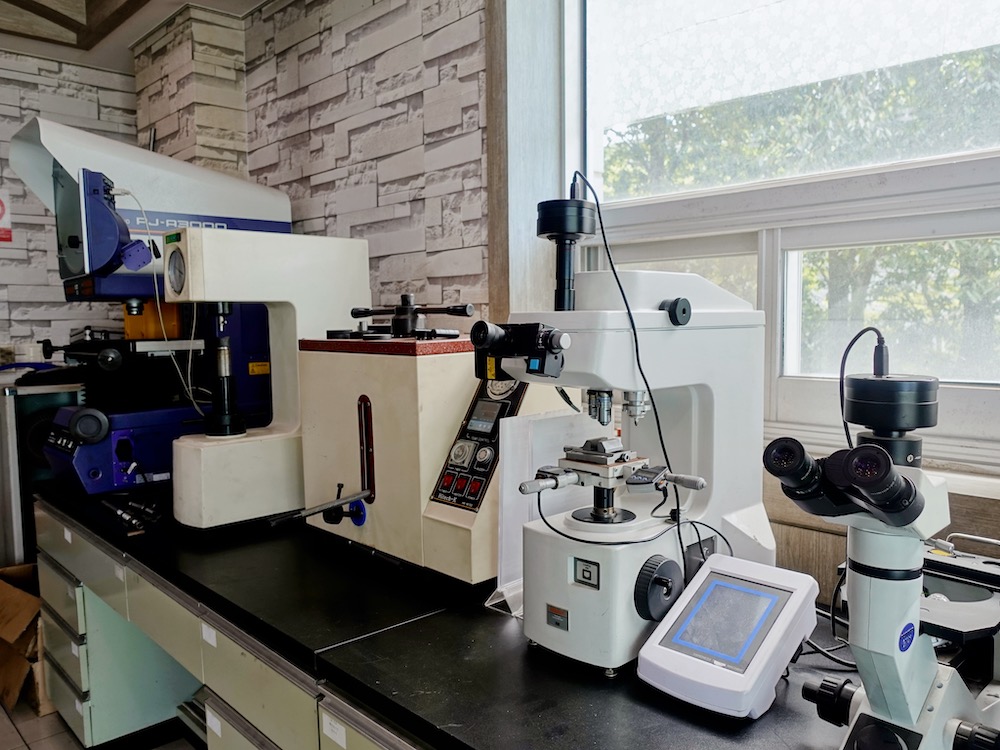

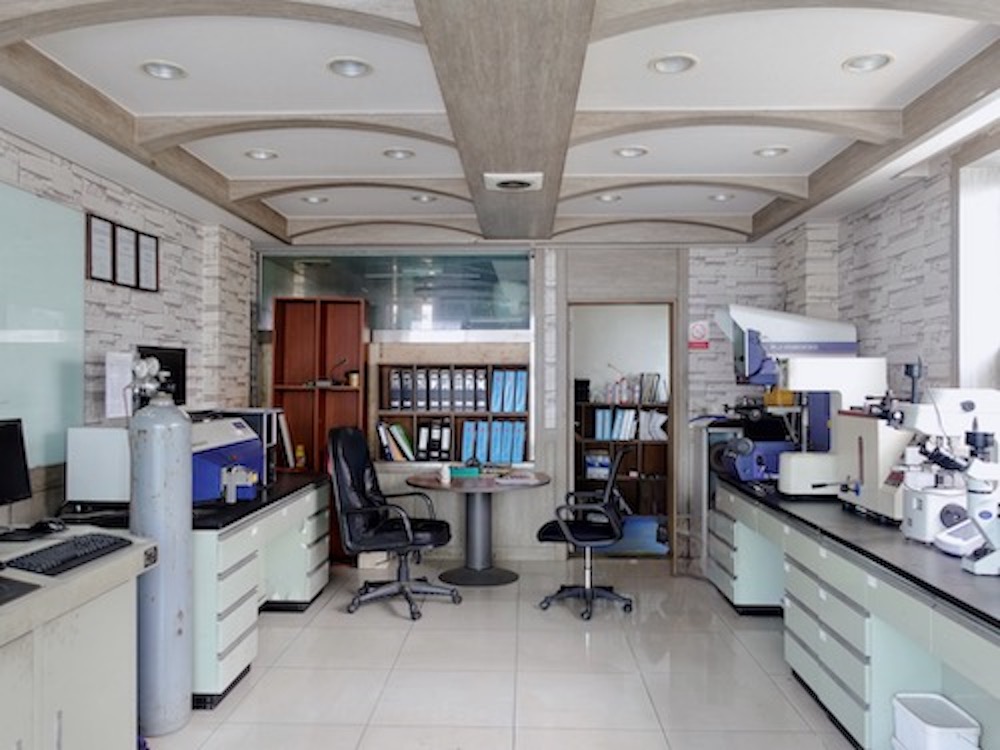

Testing facility Testing facility
Hardness tester

Auto Rockwell Hardness Tester

자동 로크웰 경도 시험기

  • Quantity: 1수량: 1대

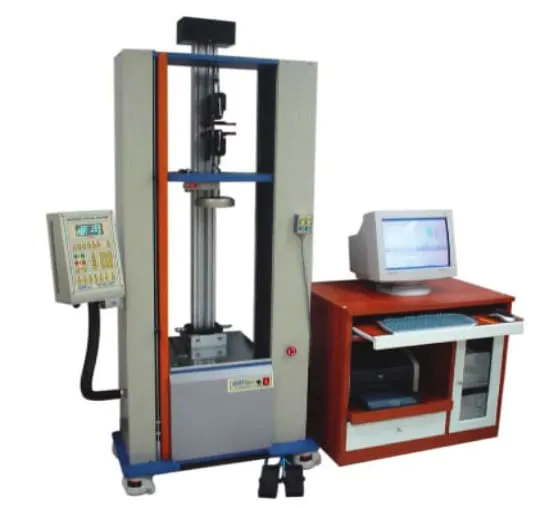

Material tester

Material Tester

재료 시험기

  • Standard: 10000 kgf (model: KKU-10000)규격: 10000 kgf (모델: KKU-10000)
  • Quantity: 1수량: 1대
Vickers hardness tester

Micro Vickers Hardness Tester

마이크로 비커스 경도 시험기

  • Standard: test force 10g ~ 1000gf (8 step)규격: 시험 하중 10g ~ 1000gf (8단계)
  • Quantity: 1수량: 1대
Oxford X-MET

Oxford X-MET 7000 Flexi — PMI Analyser

Oxford X-MET 7000 Flexi — PMI 분석기

  • Positive material identification (alloy FP package)재질 성분 분석 (PMI, 합금 FP 패키지)
  • Quantity: 1수량: 1대
Spectrometer

Oxford Instrument LAB Optical Emission Spectrometer

옥스퍼드 광학 발광 분광기

  • Quantity: 1수량: 1대
Ultrasonic gauge

Ultrasonic Thickness Gauge

초음파 두께 측정기

  • Standard: 1~199.9mm규격: 1~199.9mm
  • Quantity: 1수량: 1대
Impactor test

Impactor Test Machine

충격 시험기

  • Quantity: 1수량: 1대

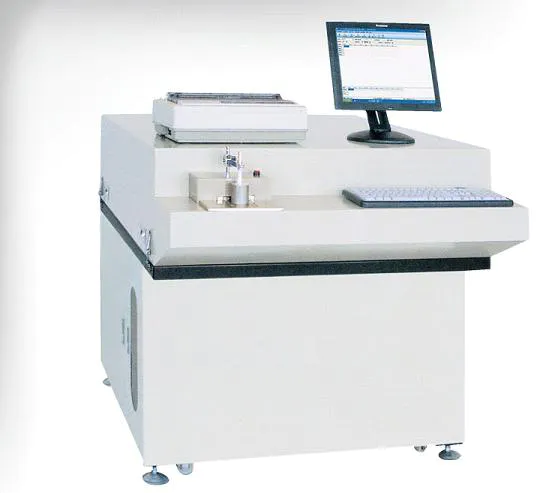

Spectrometer

Spectrometer

분광계

  • Quantity: 1수량: 1대

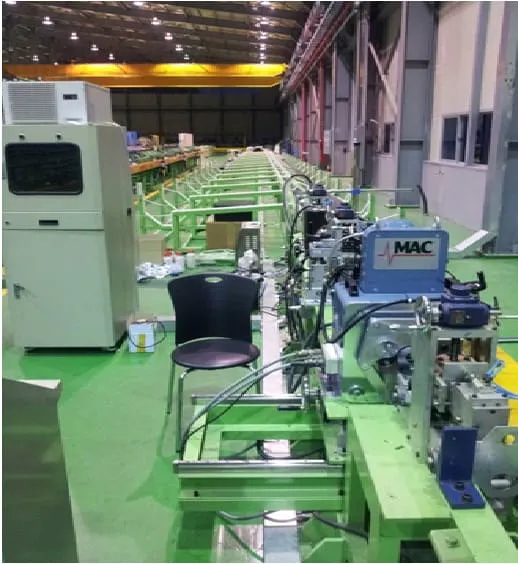

ECT

Eddy Current Test (ECT) — Dual Type

와전류 시험기(ECT) — 듀얼 타입

  • Standard: OD 80mm Max규격: 최대 OD 80mm
  • In/out table 35m, stock table 6 – 90mm인/아웃 테이블 35m, 스톡 테이블 6 – 90mm
  • Power: 3KW / Quantity: 1동력: 3KW / 수량: 1대
Hydrostatic and air under-water test rig

Hydrostatic & Air Under Water Vacuum Test

수압 및 수중 진공 시험기

  • Quantity: HYD M/C ×2, Table ×2수량: 수압시험기 ×2, 테이블 ×2
  • Max working pressure: 250 bar최대 작업 압력: 250 bar
  • Range: OD 15.88 – 38.1mm, length up to 24m범위: OD 15.88 – 38.1mm, 길이 최대 24m

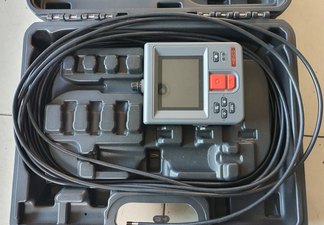

Industrial borescope inspection kit

Borescope (Endoscopy)

내시경 검사기 (보어스코프)

  • Internal surface inspection of finished tubes완제품 튜브 내면 검사
  • Quantity: 1수량: 1대
